Une des antennes qui sera installée sur le pylône sera une beam Fritzel FB23 (2 éléments 3 bandes : 20/15/10 mètres). Cette antenne vient de F2RW, elle date des années 80 apparemment. Si elle est mécaniquement en très bon état, il faut quand même désoxyder les éléments, rétablir la continuité électrique et la préparer à être en service quelques années.

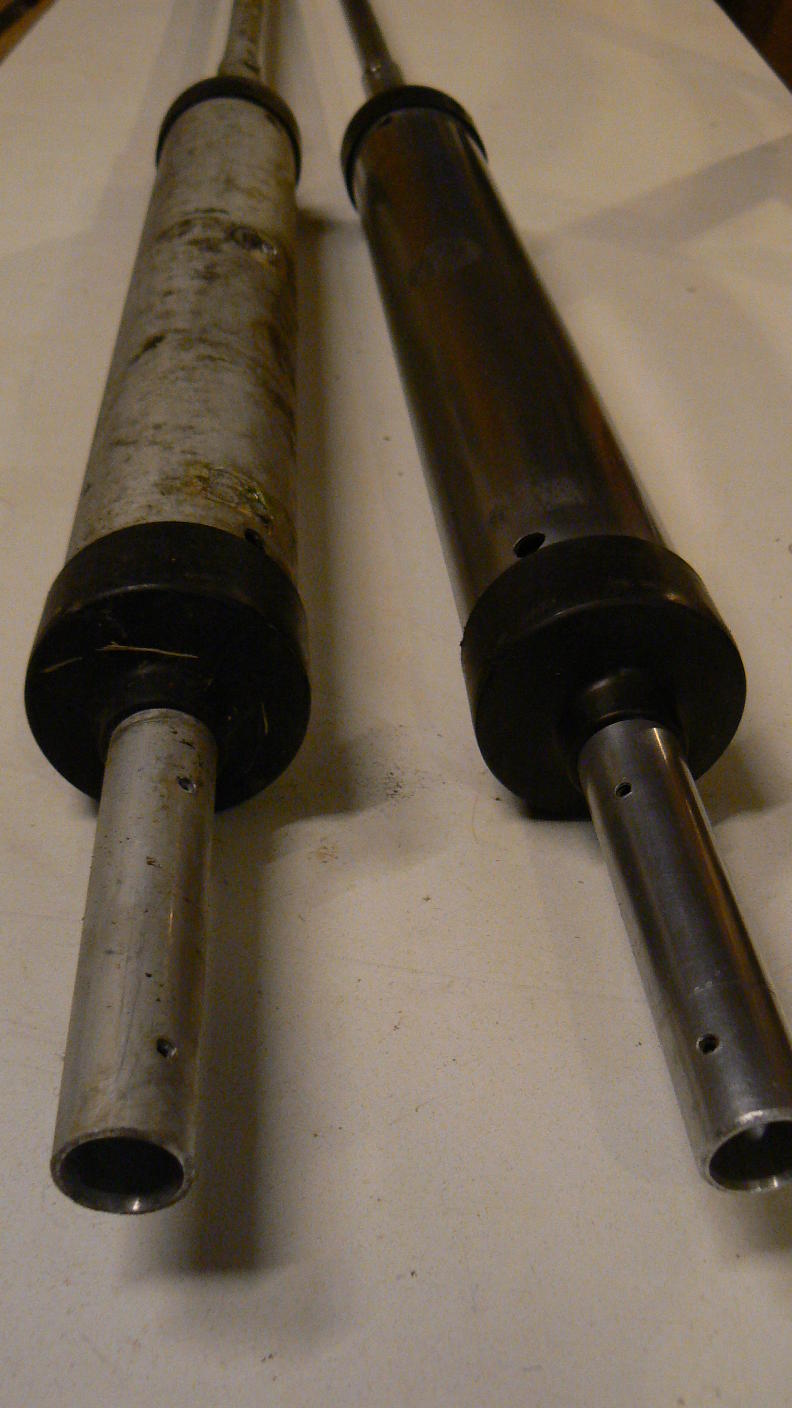

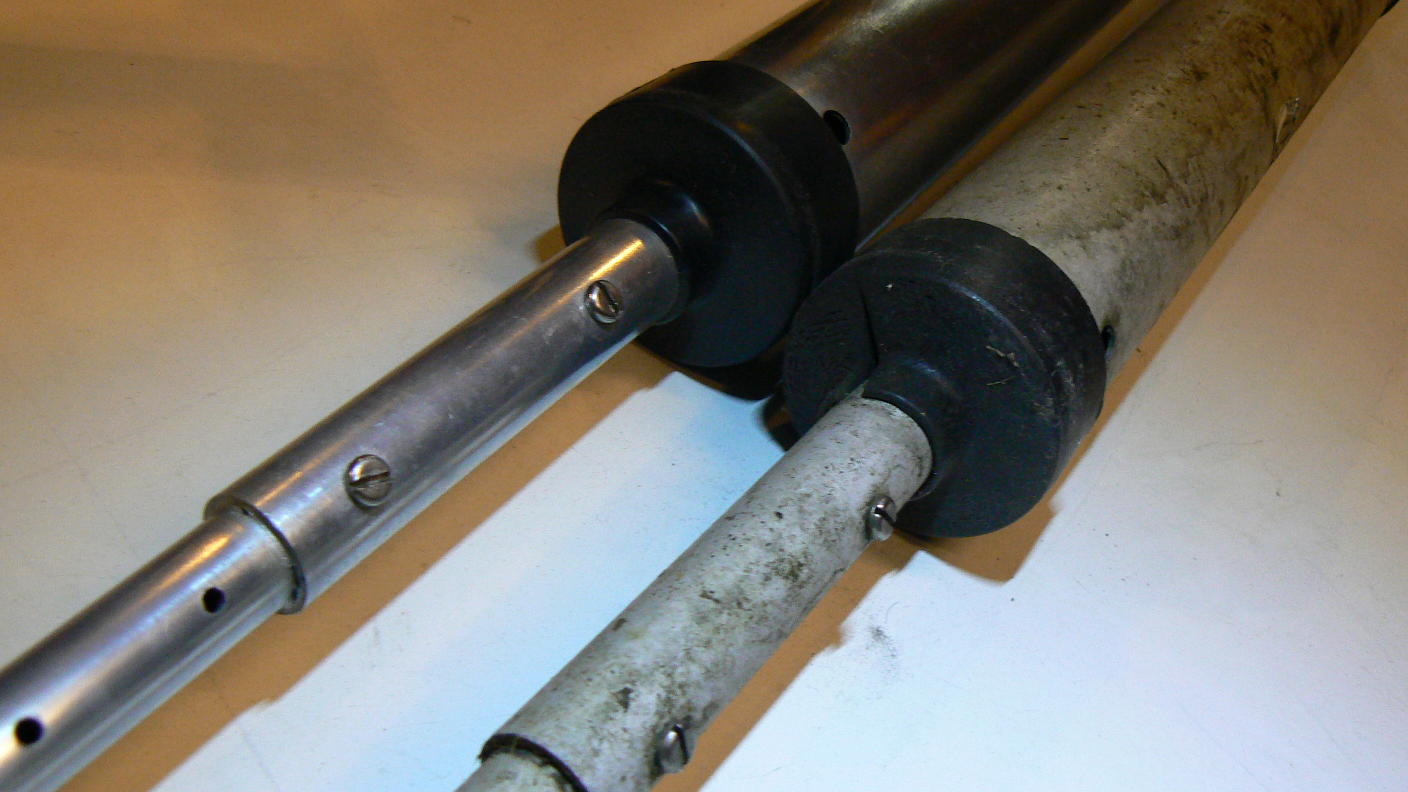

Une trappe d’extrémité nettoyée et l’autre dans son « jus »
Pour passer d’un état à l’autre, il suffit de prendre de la laine d’acier, du nettoyant aluminium et de l’huile de coude. Mais ça vaut le temps passé.

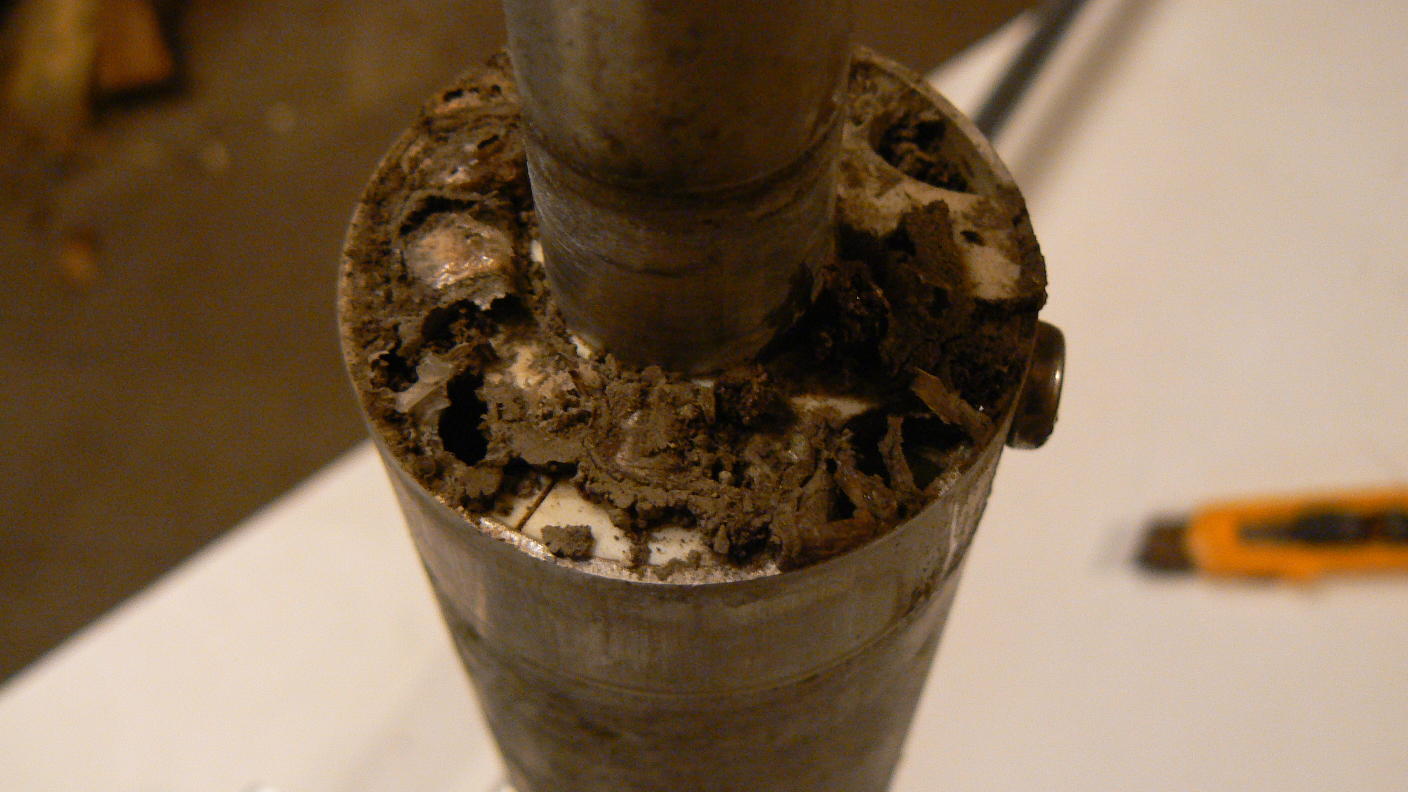

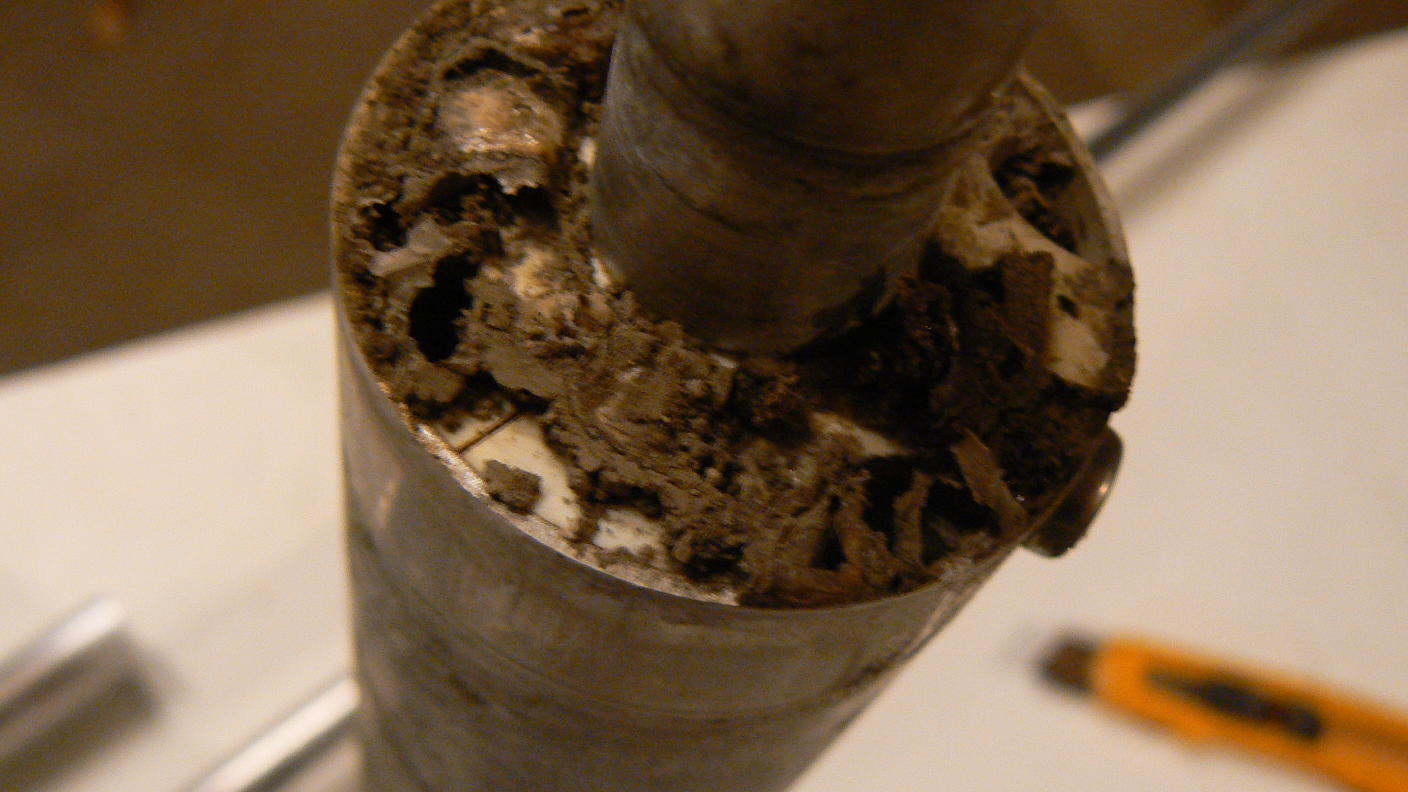

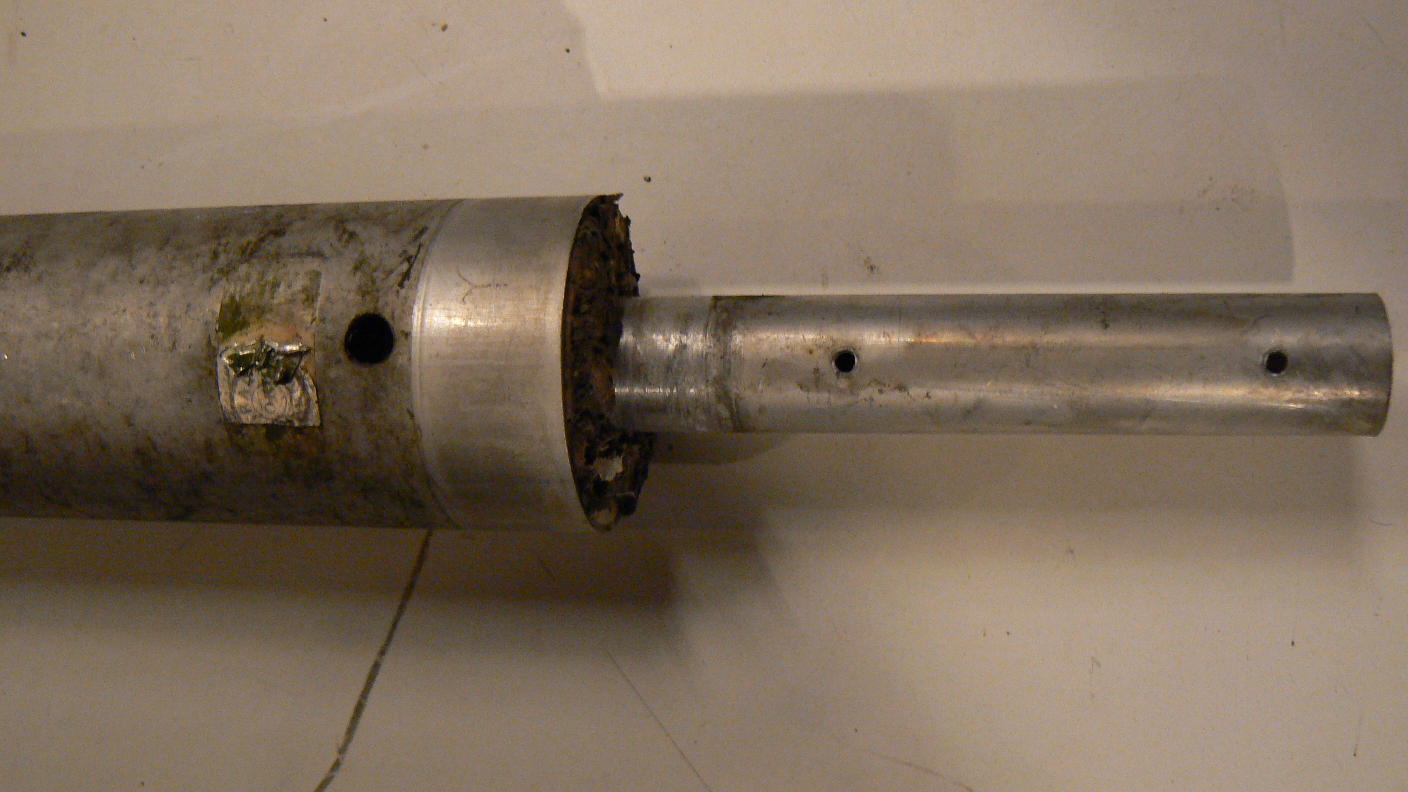

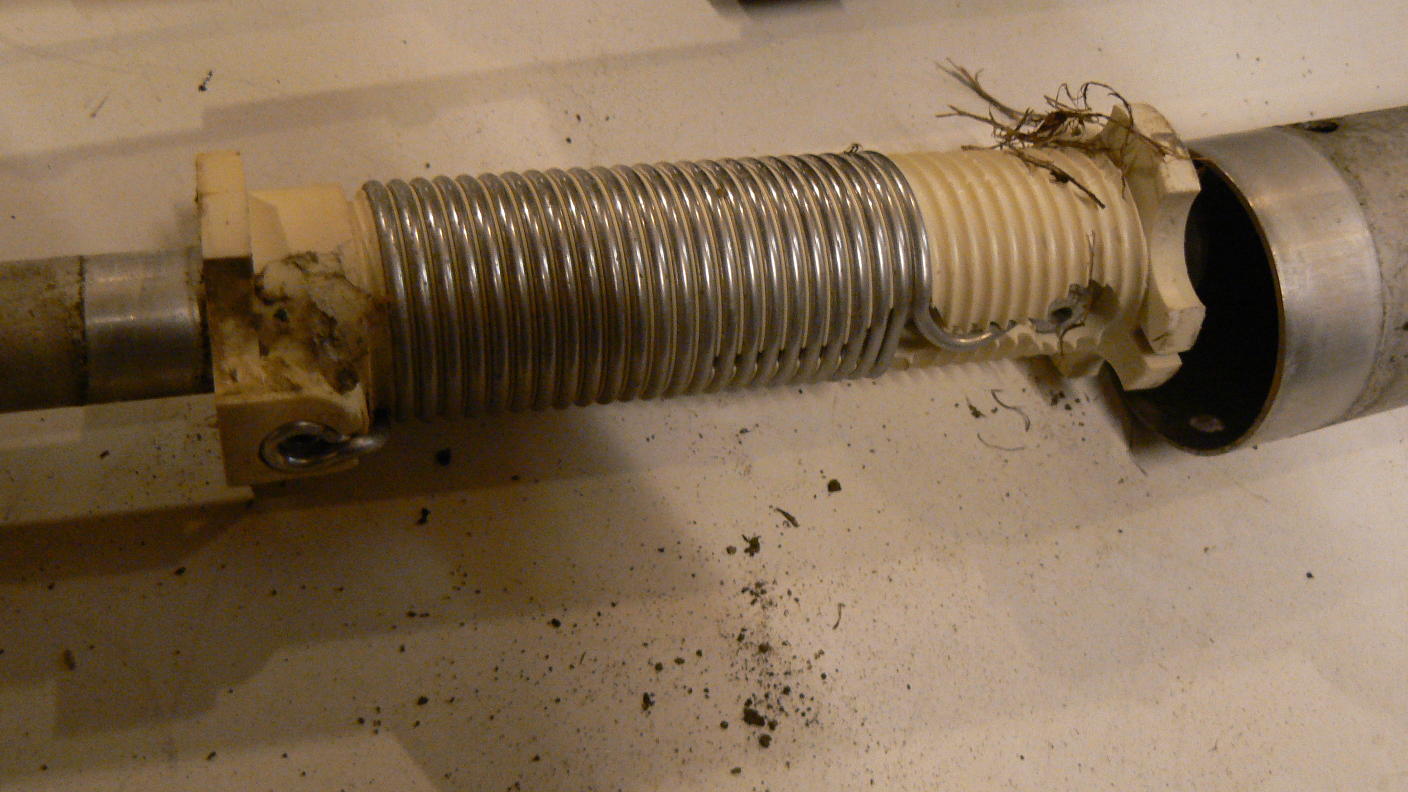

Il faut en profiter pour enlever les nids d’insectes, les herbes apportées par des animaux en tout genre ;

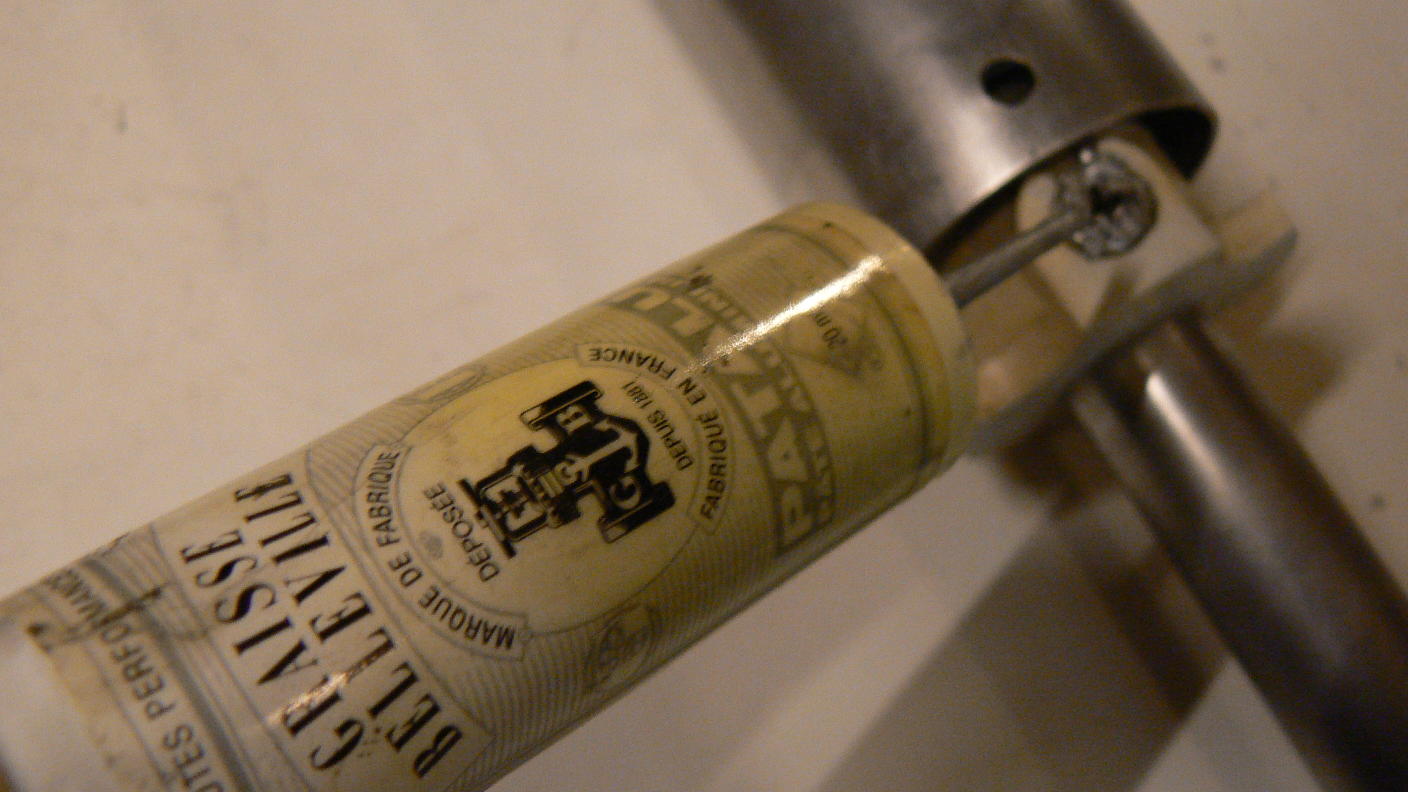

Ensuite le remontage est fait avec un peu de graisse belleville à l’aluminium pour améliorer les contacts tout en préservant de l’oxydation. Merci au fabricant pour la vente en direct de petite quantité : de 20 ml à 180 kg.
Tous les contacts sont préservés grâce à la graisse conductrice alu.

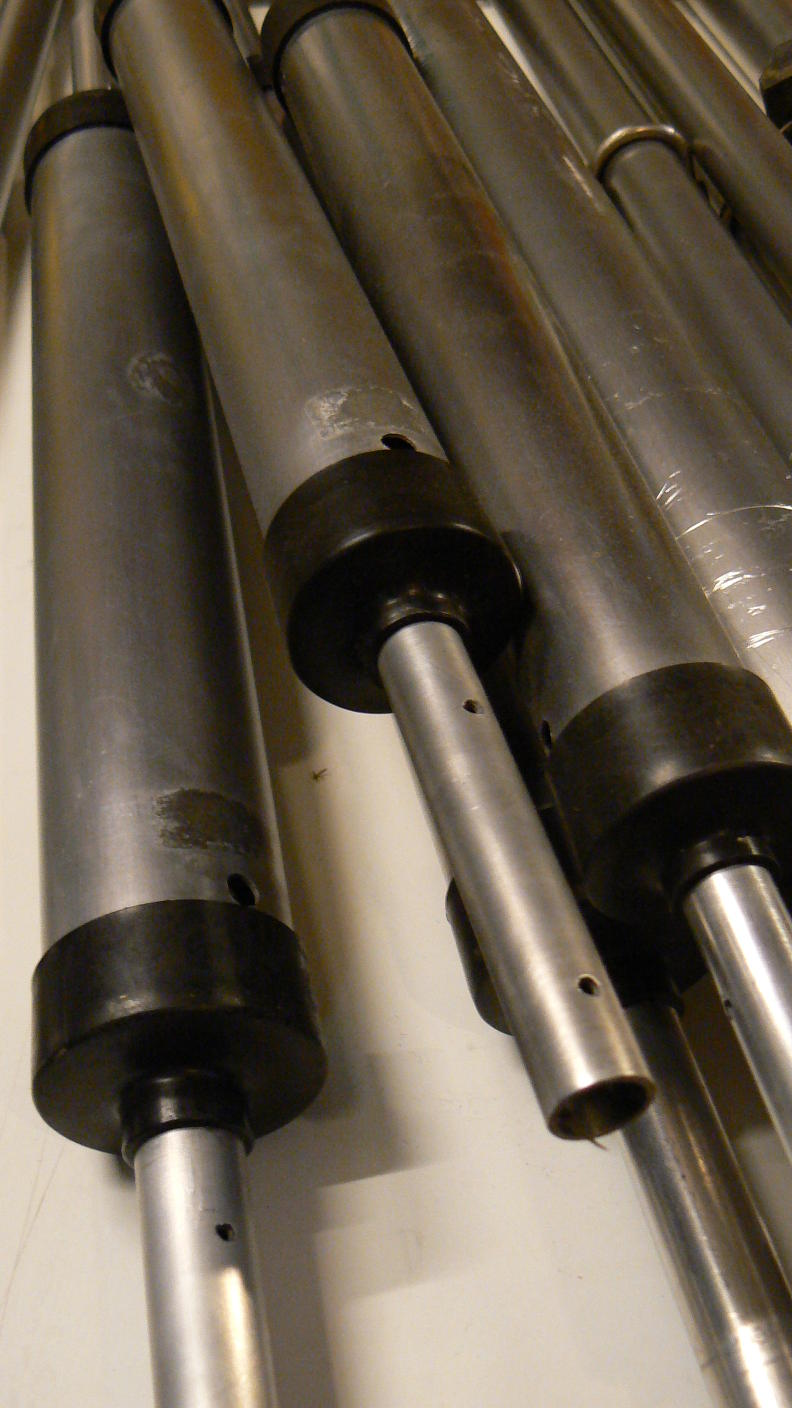

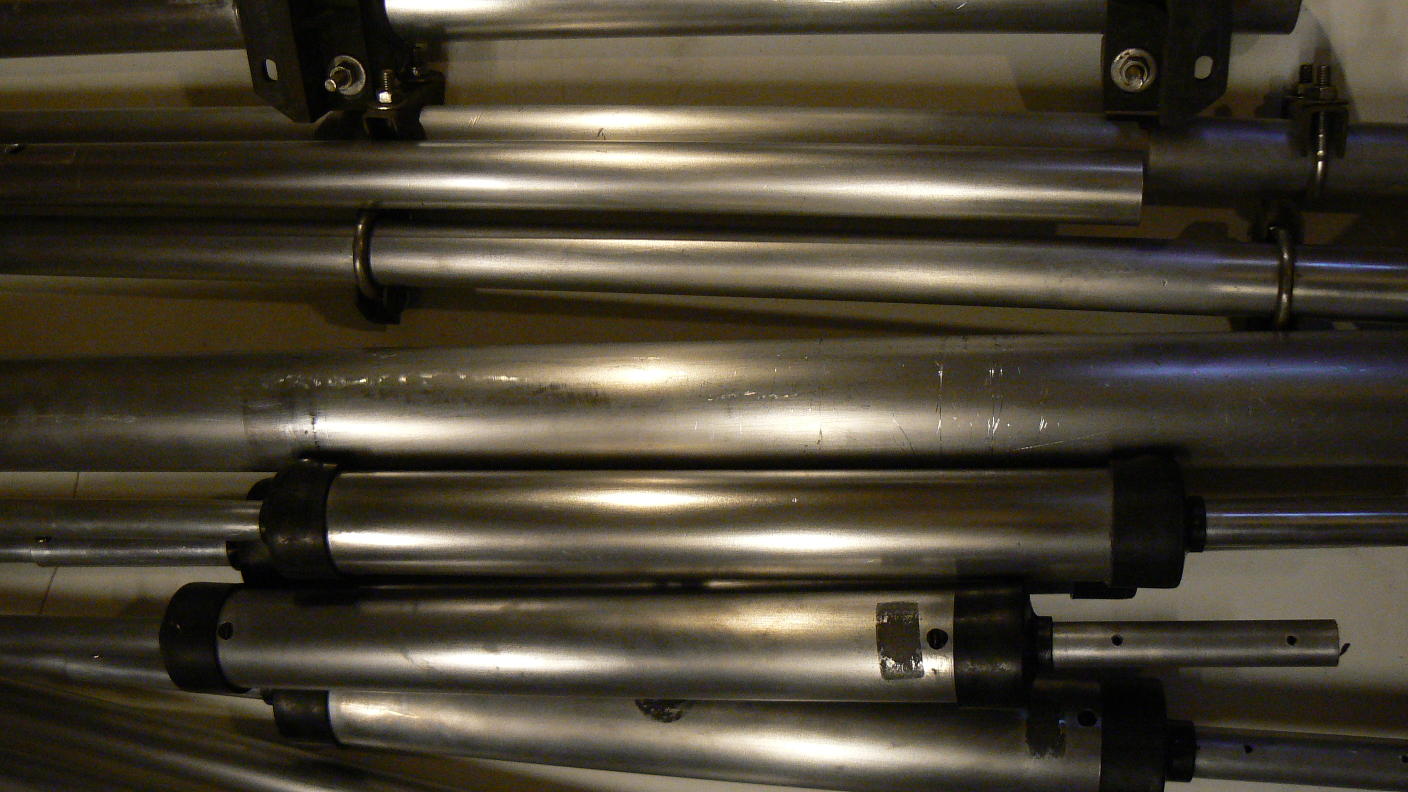

Quelques heures plus tard : tout est nettoyé, comme neuf !

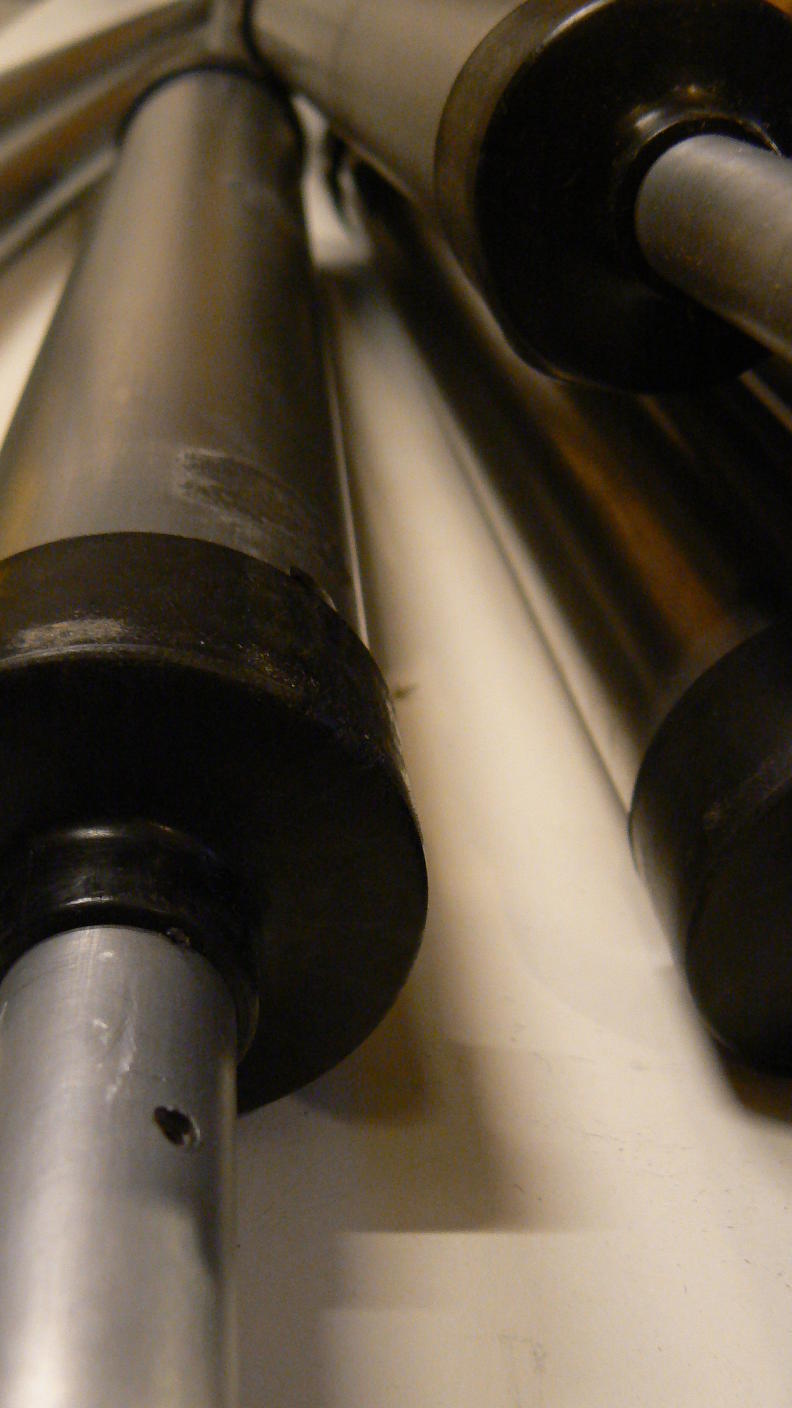

Seuls les bouchons de trappes étaient en mauvais état, les pièces sont disponibles chez Batima. Merci à Yannick F4HLF pour les échanges efficaces et la livraison rapide.

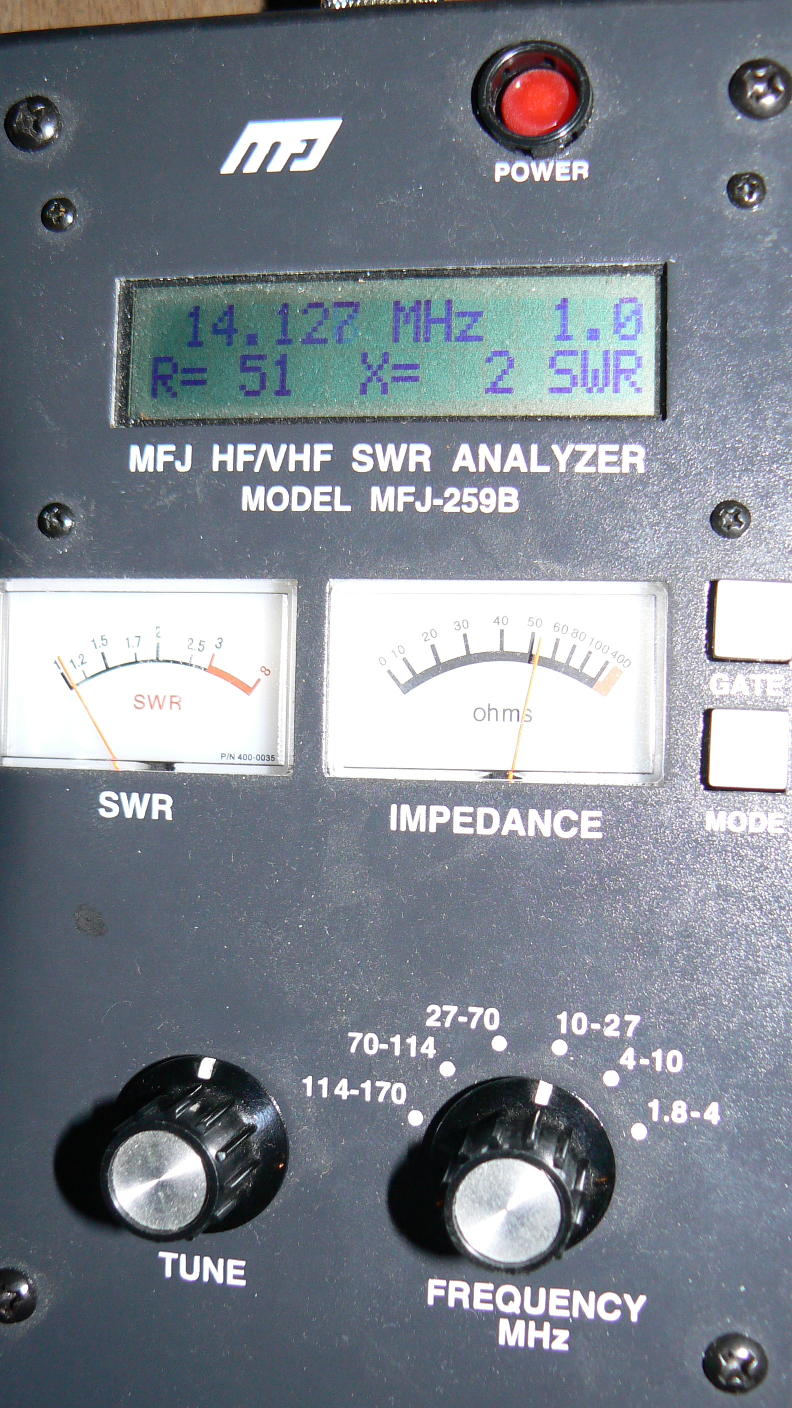

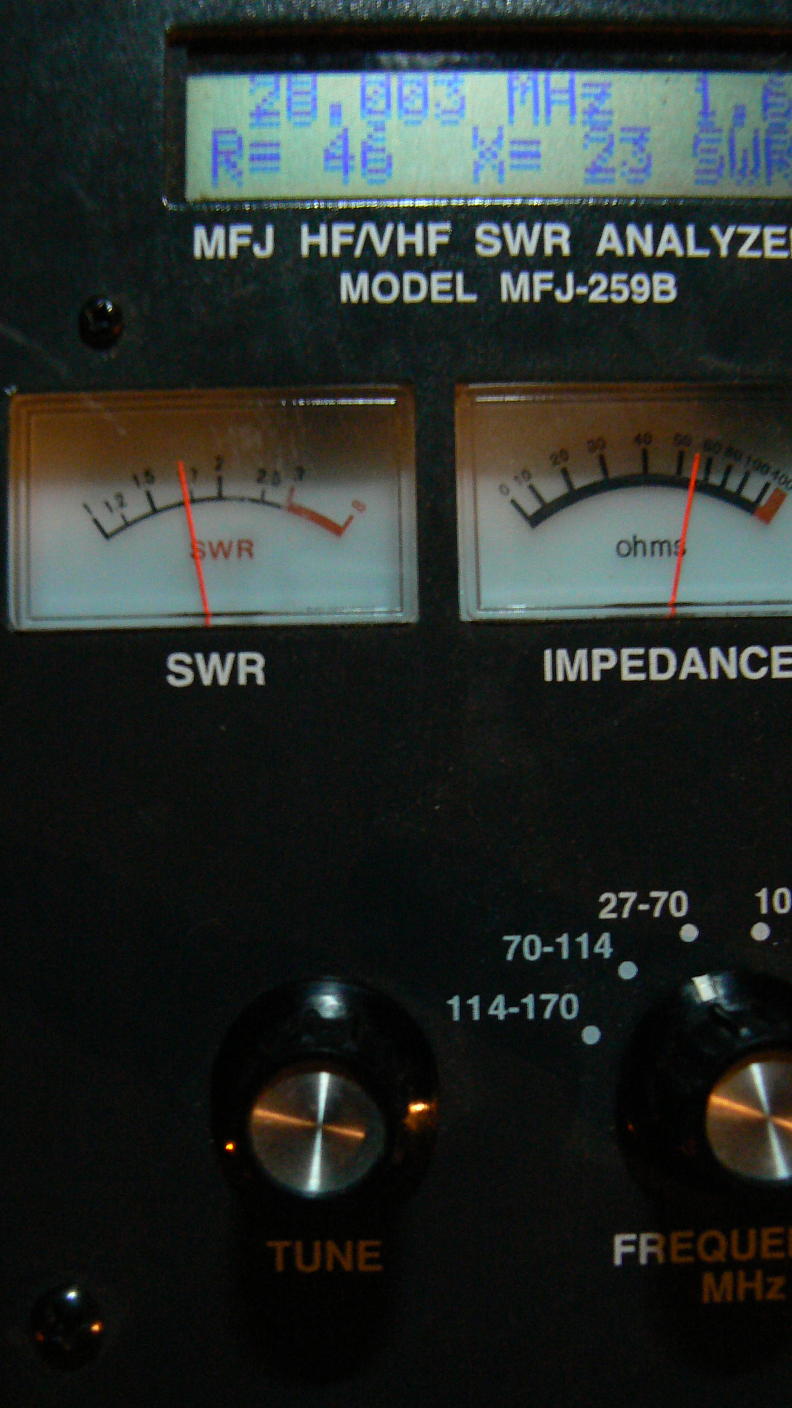

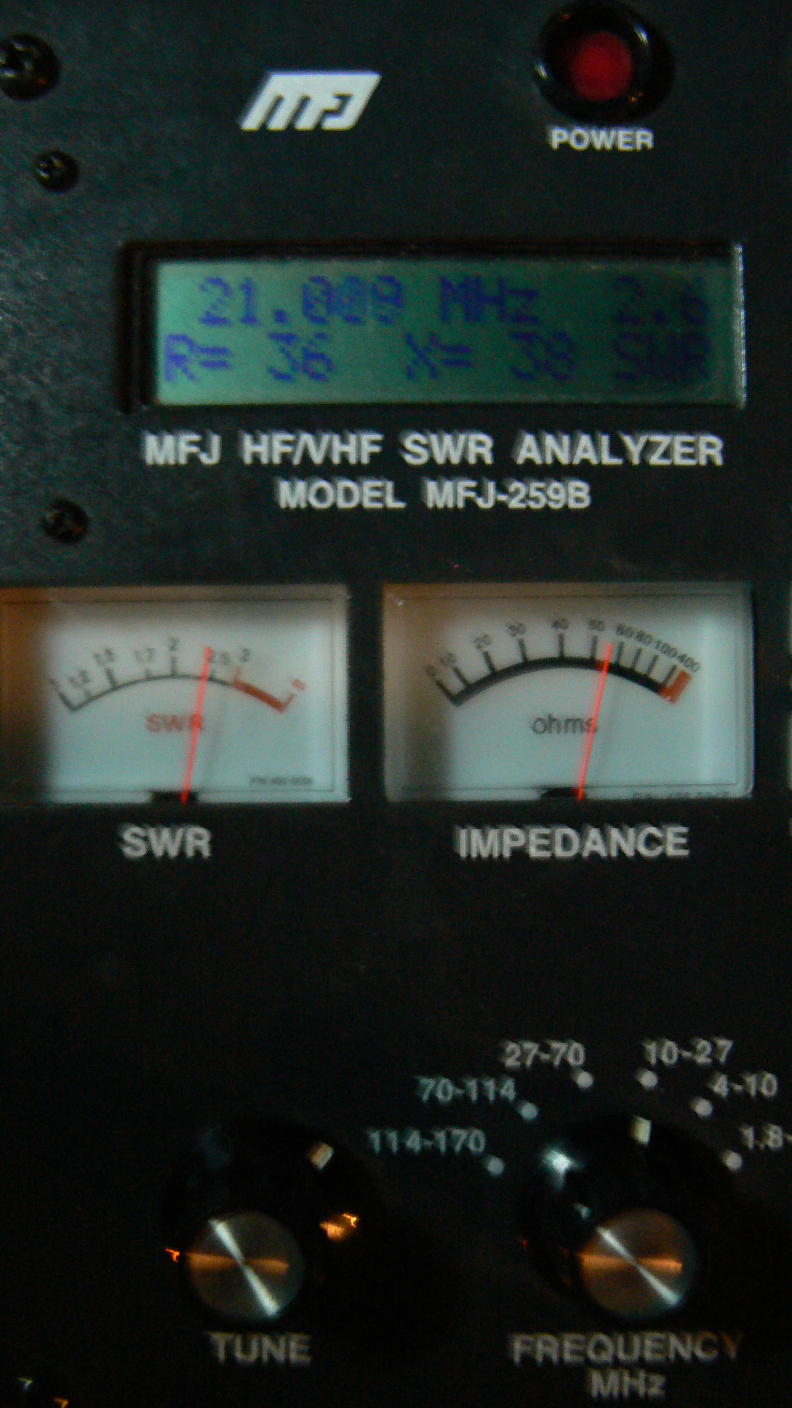

Enfin les premiers tests à 2 mètres au-dessus du sol pour valider le fonctionnement de cette antenne. Les résultats montrent un fonctionnement correct mais la proximité du sol perturbe trop l’antenne pour prendre les valeurs comme « justes ». Le simple fait de monter l’antenne à 10 mètres changera significativement ces résultats, évidemment si je pouvais l’installer à 10 λ ;-). Cependant la résonance sur 15 mètres est un peu trop haute pour le traffic que je pratique : les trappes sont à vérifier.
| 20 mètres fréq min ROS <= 2 | 20 mètres fréq max ROS <= 2 | 15 mètres fréq min ROS <= 2 | 15 mètres fréq max ROS <= 2 | 10 mètres fréq min ROS <= 2 | 10 mètres fréq max ROS <= 2 | ||
|---|---|---|---|---|---|---|---|
| Données Fritzel | 13,98 | 14,37 | 20,97 | 21,43 | 27,75 | 29,05 | |
| Mesures MFJ @2m | 13,9 | 14,38 | 21,13 | 21,51 | 27,8 | 29,14 |
| 20 mètres fréq rés. | 20 mètres impédance | 15 mètres fréq rés. | 15 mètres impédance | 10 mètres fréq rés. | 10 mètres impédance |
|
|---|---|---|---|---|---|---|
| Données Fritzel | 14,17 | 45 | 21,20 | 53 | 28,5 | 68 |
| Mesures MFJ @2m | 14,12 | 51 | 21,29 | 48 | 28,4 | 50 |
Pour cette remise en état, j’ai trouvé quelques informations sur le site de PA0FRI, toujours très riche : qu’il soit remercié.
La prochaine étape : installation en haut du pylône, à suivre …
